GPRS轉433網關配置說明（路由器型）

文章出處：http://www.jypyjy.com 作者：興邦開發部 人氣： 發表時間：2016年11月30日

網關配置說明

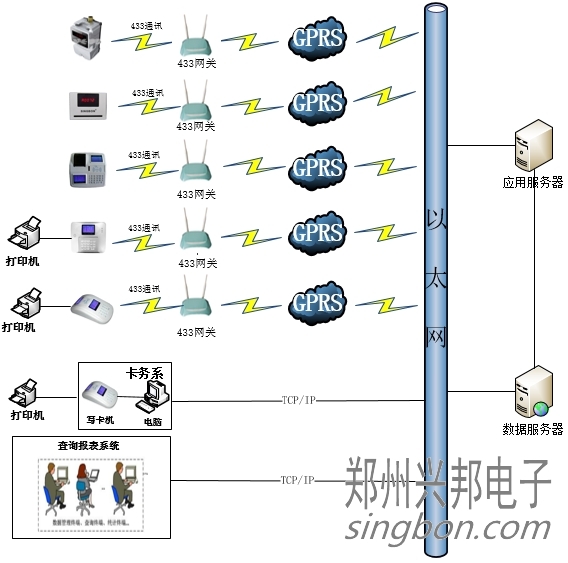

1.  433通訊網絡拓撲圖

 2.GPRS模塊配置方法

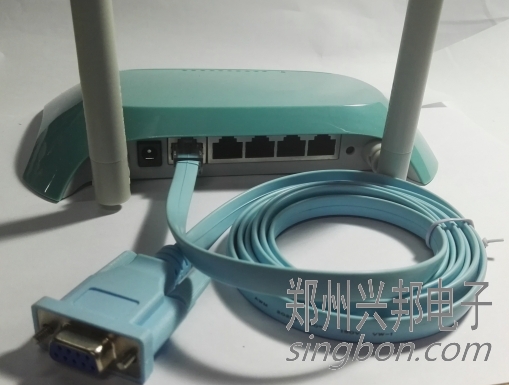

1)插上電源線，將GPRS配置線（XZ001）插入網關的GPRS配置接口，打開配置工具，選擇相應串口，點擊“讀取設備參數”。

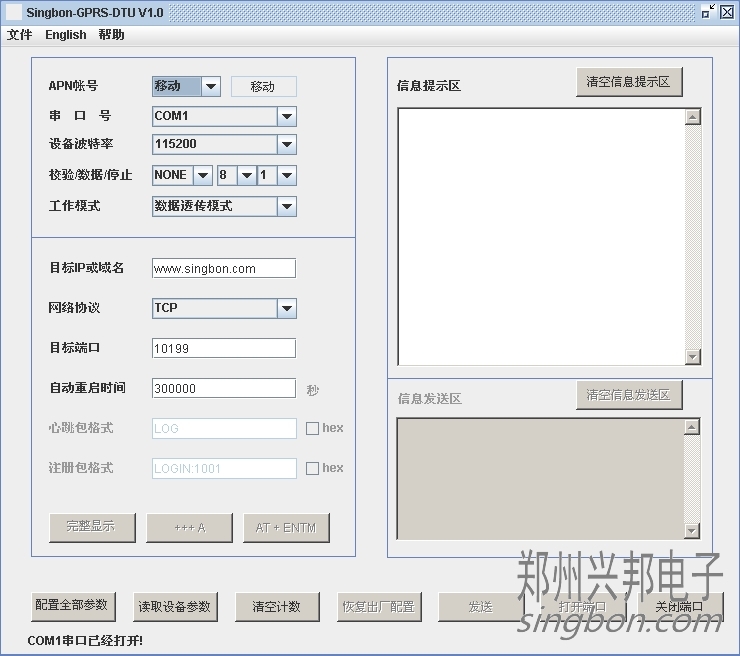

2）



需要配置的內容：
a.目標IP或域名：所用服務器電腦IP(XXX.XXX.XXX.XXX)
b.設備波特率：選擇115200
c.網絡協議：選擇TCP（C04000G100D），或UDP（04000G100D）
d.  目標端口號為所用服務器電腦端口號：XXXXX
修改完成后，點擊“配置全部參數”即為配置完成。

3.433模塊配置方法

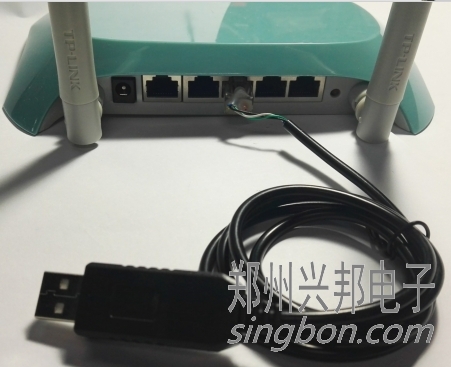

   1） 將編程器TR101插入網關的433配置接口，打開配置工具，選擇相應端口，點擊
     “打開串口”。

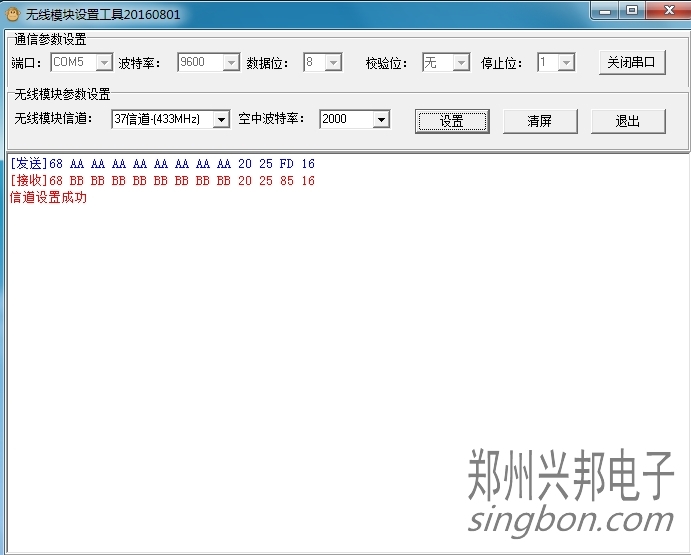

2）需要配置的內容
   波特率：9600；數據位：8；校驗位：無； 停止位：1；
   無線模塊信道：37信道（433MHZ）；
   空中波特率：2000(同一個信道為同一個網絡，同一個網絡中的通信器和設備可以互相通信)。
   點擊“設置”，會提示信道設置成功。
