掛式消費機刷卡板改進方案

文章出處：http://www.jypyjy.com 作者：興邦開發部 人氣： 發表時間：2015年11月05日

掛式消費機刷卡板改進方案

掛式售飯機刷卡距離近改進方法
此前刷卡距離為1-2cm改進后可達到3-4cm，改進方案如下：
一、改前主板安裝情況如下圖所示：

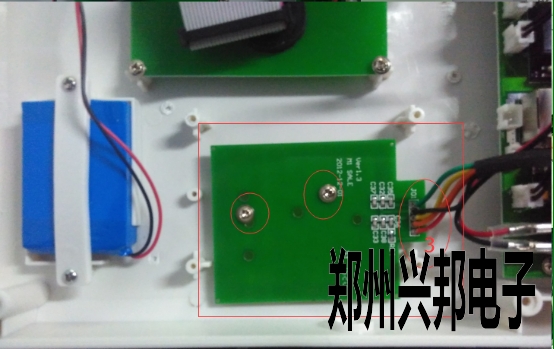

1-1

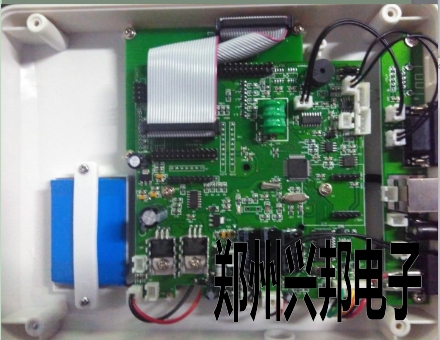

1-2

二、改裝后組裝圖：

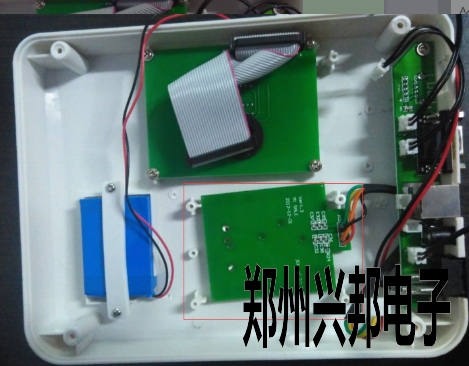

改動位置，刷卡板往下移動，會有兩個螺絲孔剛好對上，如圖2-1所示，圈3位置要打熱熔膠固定（防止運輸過程中晃動脫落）。圖2-2中，開關線和電池電源線，從主板上面過，減少電源對刷卡板干擾。

2-1

2-2
